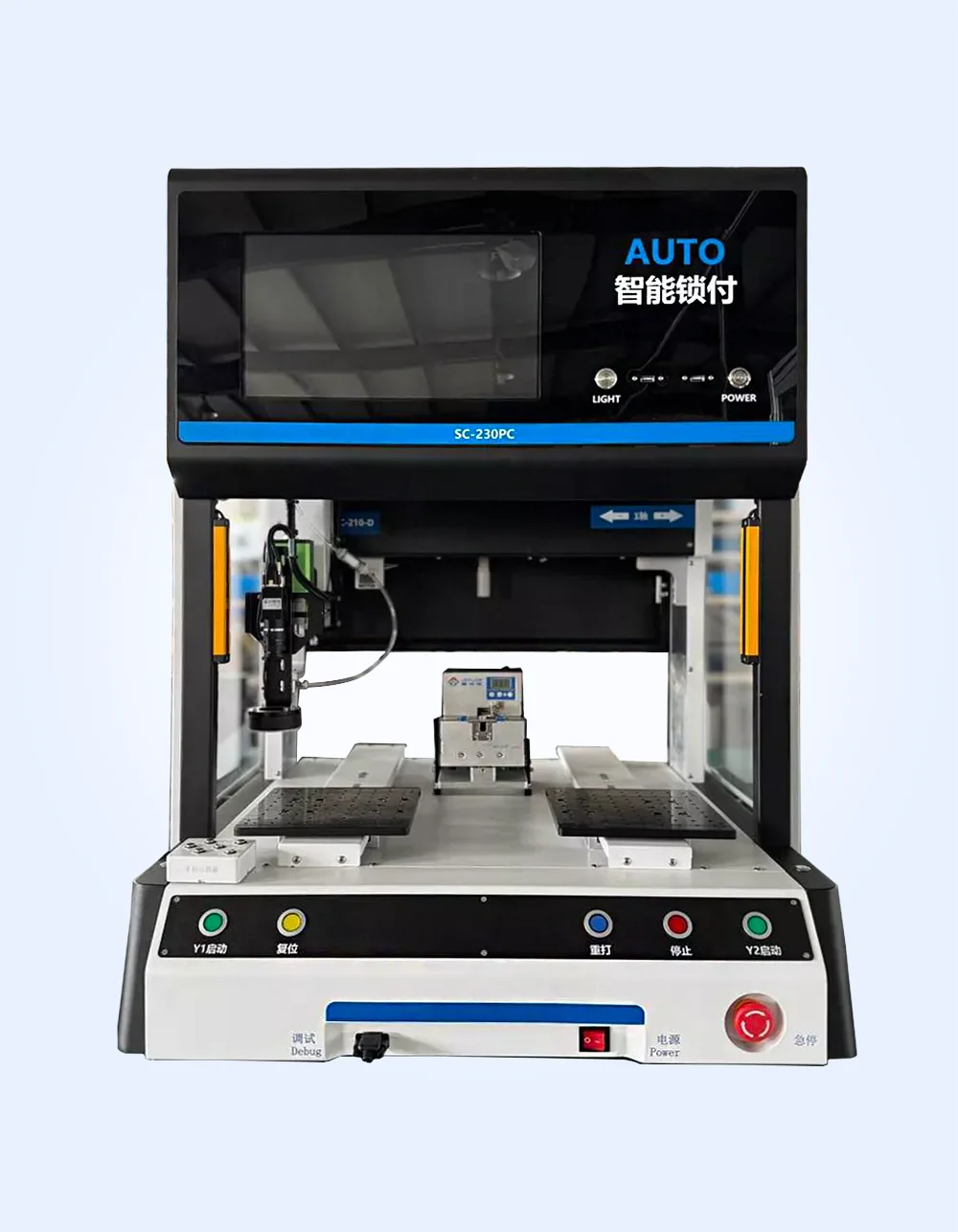

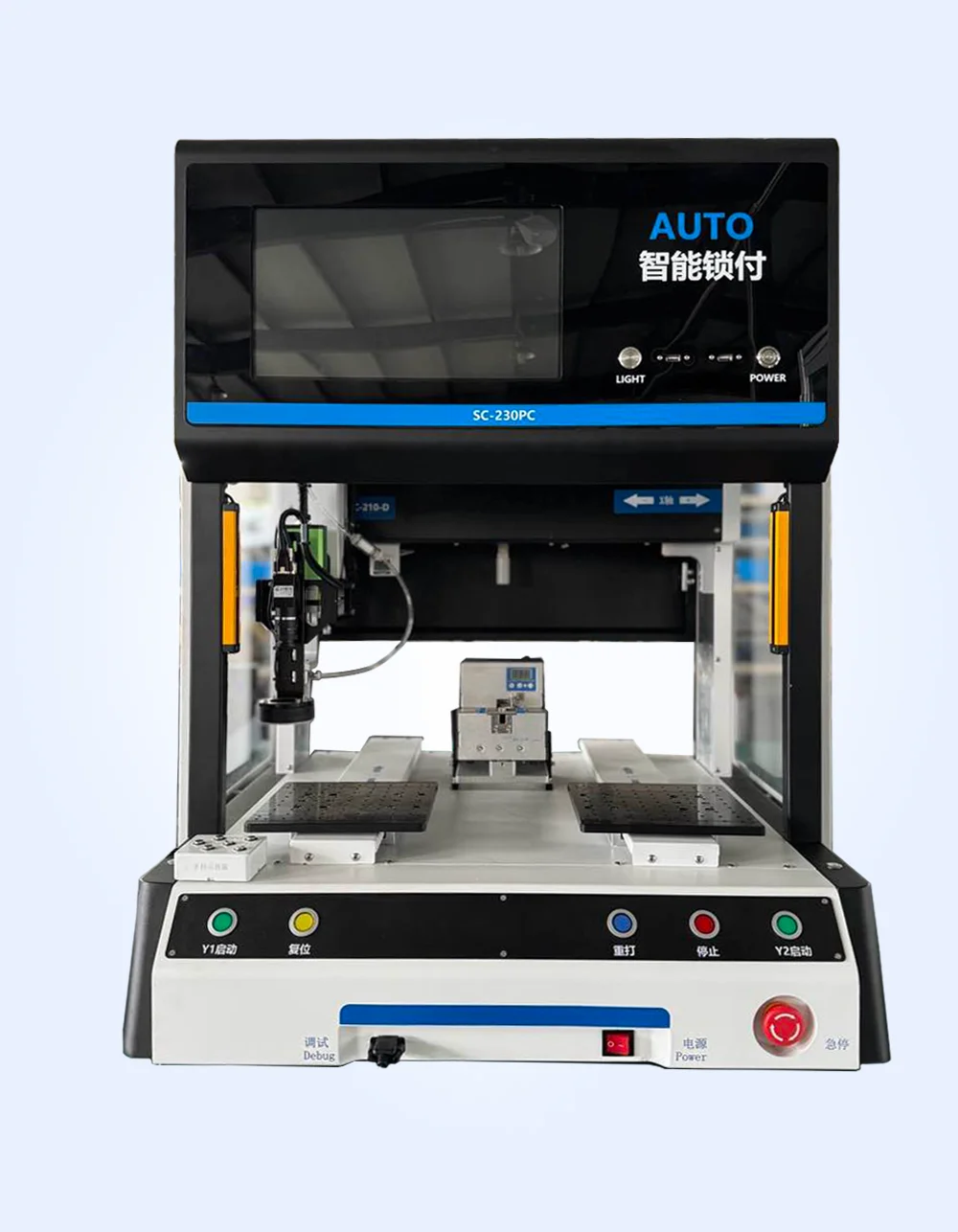

台式四轴视觉锁螺丝机

应用场景:
汽车电子、电脑、显示屏、电机、灯具、手机、打印机、电路板、白色家电、智能安防、航空航天、LED 照明、基站通讯设备等

产品特性:
1、带视觉、智能电批、PC 电脑,小巧功能强大,性价比高,扩展性强;
2、CCD 辅助示教螺丝坐标点,消除人工目视定位误差;
3、图形显示锁付位置及锁付结果,解决锁付不良点易查找问题;
4、配置智能电批,任意扭力、转速设置,输出扭力值;
5、配置螺丝浮高位移传感器,自动检测并修复浮高不良;
6、具有智能检测功能,可检测漏锁、浮锁、滑牙等;
7、具有生产统计追溯及数据存储供 MES 系统采集。

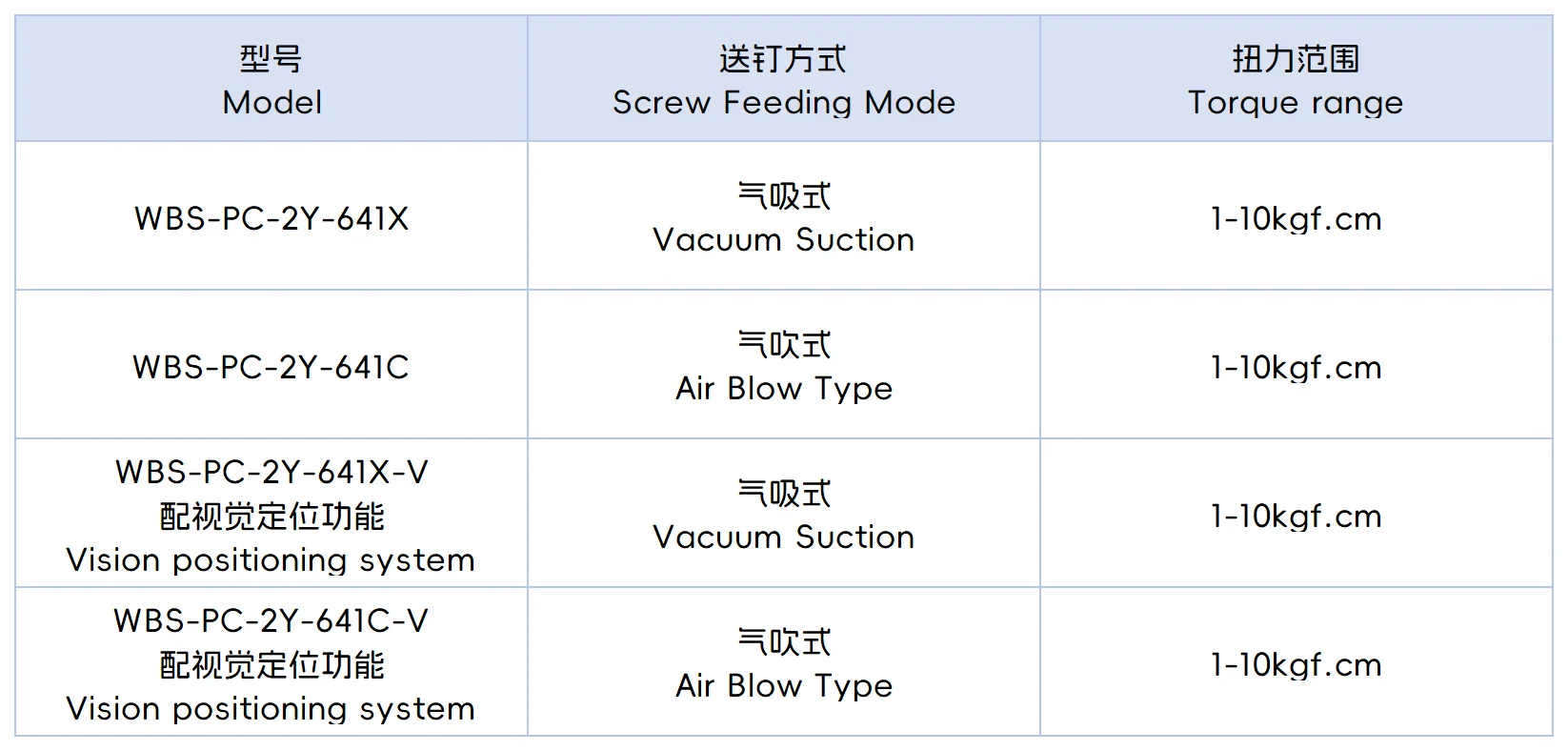

产品型号:WBS-PC-2Y-641X-V
外形尺寸:800*800*900mm
各轴行程:250*250*70mm(X*Y*Z)
产品应用:锁螺丝锁付
产品功能:智能锁螺丝机
1:带视觉、智能电批、PC 电脑,小巧功能强大,性价比高,扩展性强;
2:CCD 辅助示教螺丝坐标点,消除人工目视定位误差;
3:图形显示锁付位置及锁付结果,解决锁付不良点不易查找问题;
4:配置智能电批,任意扭力、转速设置,输出扭力值;
5:配置螺丝浮高位移传感器,自动检测并修复浮高不良;
6:具有智能检测功能,可检测漏锁、浮锁、滑牙等;

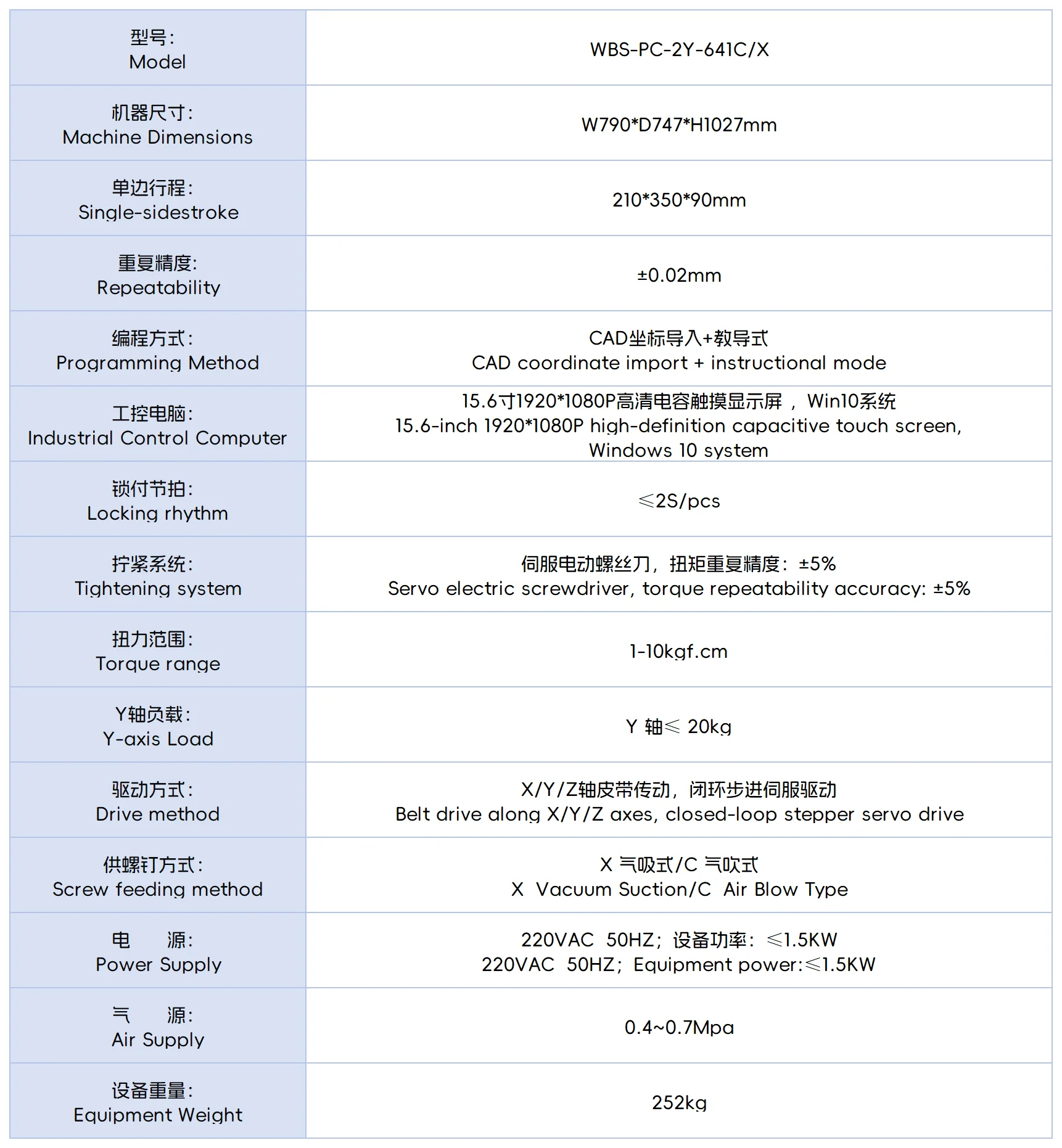

技术参数:

设备基本功能参数
产品名称 台式电脑版锁螺丝机
产品型号 WBS-PC-2Y-641
机器尺寸 790*747*1027mm(宽*深*高)
单边行程 210*350*90mm
重复精度 ±0.02mm
拧紧系统 伺服电动螺丝刀,扭矩重复精度:±5%
扭力范围 1-10kgf.cm
锁付节拍 ≤2s / 颗
控制系统 IPC + 高性能锁螺丝控制系统;程序容量:≥100 组
驱动方式 X/Y/Z 轴皮带传动,闭环步进伺服驱动;
编程方式 CAD 坐标导入 + 教导式
工控电脑 15.6 寸 1920*1080P 高清电容触摸显示屏,Win10 系统
电 源 220VAC 50HZ;设备功率:≤1.5KW
Y 轴负载 ≤20kg;
设备重量 ≈252kg
气 源 0.4~0.7Mpa
