应用场景:
汽车电子、白色家电、智能安防、航空航天、军工电子、FPC 软板、LED 照明、图像显示、手机笔记本电脑、基站通讯设备、消费电子及其他 PCBA 焊锡
产品特性:
1、一人操作多机,减少人力、提升品质;
2、大功率 150W 德式银系列发热系统,烙铁头专利技术定位设计;
3、双路焊锡模组,效率双倍提升;
4、JEFLON 焊锡专用控制系统,图形显示、阵列编程、焊点工艺参数整体修改、中途暂停点继续工作功能,编程方便快捷;
5、龙门式机械手采用进口运动组件,X/Y 轴运行速度可达:600mm / 秒,重复精度可达:±0.02mm;
6、预留多组数据 IO 接口,可控制治具及与机械手联机自动运行;
7、可连接视觉定位系统,自动补偿坐标数据、精准定位、提升焊锡良率(非标配)。

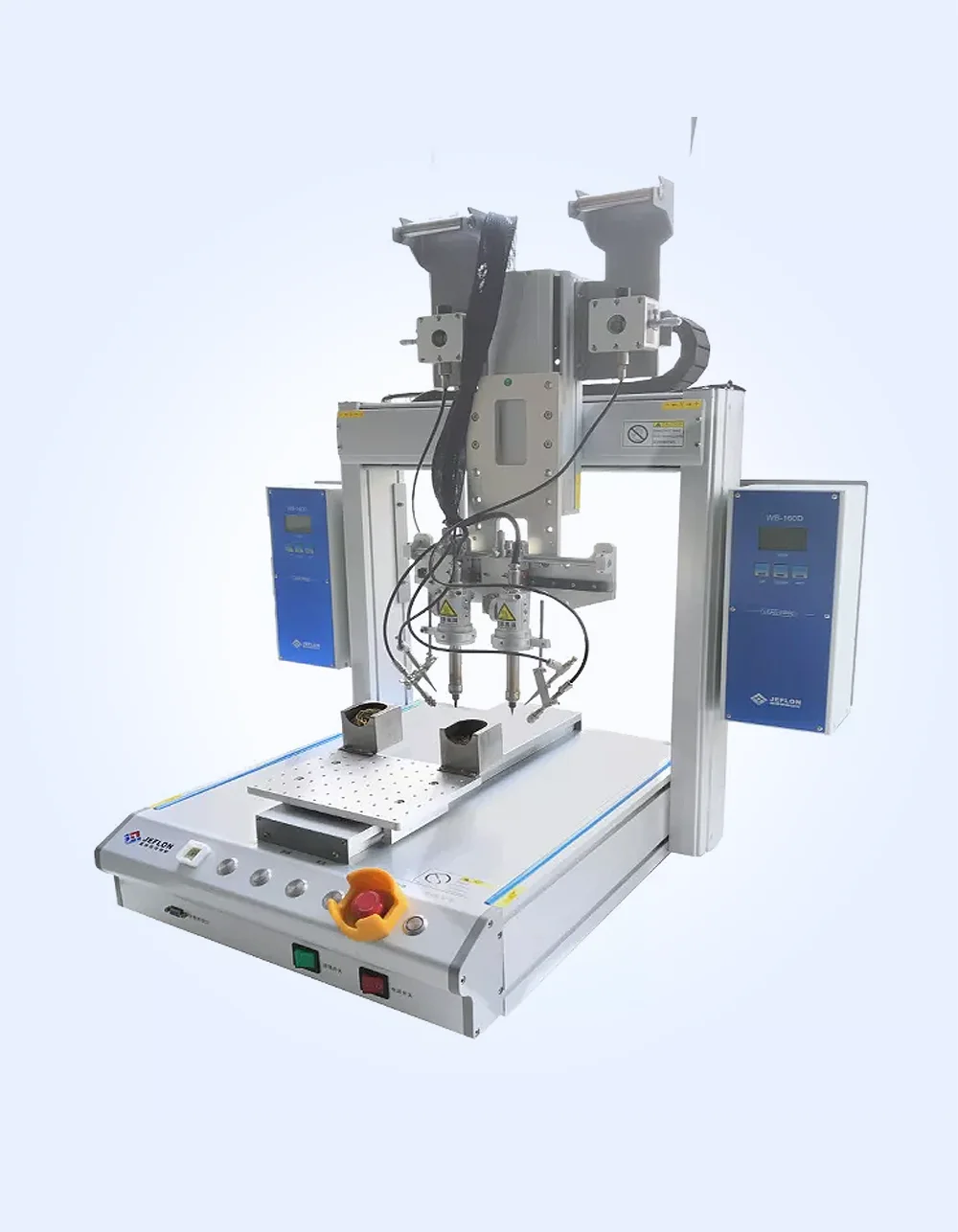

产品型号:WB-302AS
外形尺寸:W800*D650*H900mm
各轴行程:X300/Y300/Z100mm
产品功能:详细如下
1:系统支持图形显示、阵列编程、焊点整体修改、中途暂停点继续工作;
2:系统支持可连接视觉定位;
3:烙铁头使用寿命记忆;
4:烙铁头自动清洗;
5:双头同时工作,产能翻倍。
技术参数:
| 产品型号 | WB-302AS | ||
| 外形尺寸 | W800*D650*H900mm | ||
| 工作区域 | W290*L290mm | ||
| 各轴行程 | X300/Y300/Z100mm | ||
| 运行速度 | X/Y:0.1-600mm Z:0.1-300m/s | ||
| 重复精度 | X/Y/Z±0.02mm | ||
| 承重范围 | 8KG/Y 轴单工作台 | ||
| 输入电压 | 220V | 输入气压 | 4-8kg/cm² |
| 示教方式 | 使用编程器示教 | ||
| 文件容量 | 可预存 1000 组程序,每组可编辑 8000 条指令 | ||
| 适用锡丝 | 标准送丝机:Φ0.5-1.2mm,破锡型送丝机:Φ0.8-1.2mm | ||
| 加热模组 | 单支发热芯功率 | 150W | |
| 温度范围 | 50-500℃ | ||
| 温控模组 | 控温精度 | 2℃(空载状态) | |
| 温度补偿范围 | ±50℃ |
